Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — IF-PI 2026

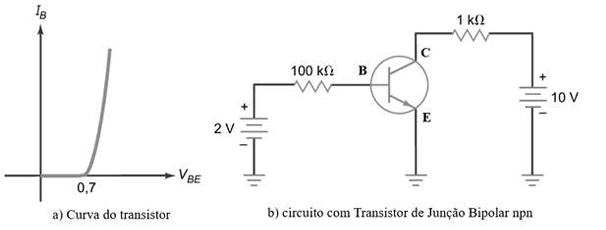

O circuito da figura b) apresenta uma fonte de tensão de VBB = 2V polarizando diretamente um transistor através do resistor limitador de corrente de 100 kOhm. Considerando a curva de polarização deste transistor na figura a), e um ganho de corrente βdc = 200, a corrente elétrica do coletor IC é igual a:Adaptado de MALVINO, A. BATES, D.J. Principios da Eletrônica. Madrid: McGraw-Hill, 2007.

1. AIC = 5,2 mA
2. BIC = 1,3 mA
3. CIC = 2,6 mA
4. DIC = 7,8 mA
5. EIC = 1,0 mA
