Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IF-PI 2026

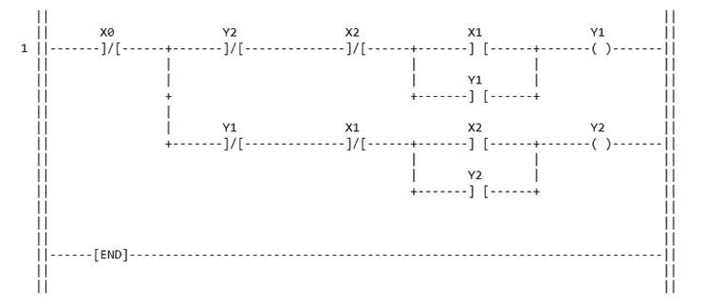

Sabendo-se que X0, X1 e X2 são dispositivos de entrada de contatos simples do tipo NA sem retenção e que Y1 e Y2 são dispositivos de saída, analise o Diagrama Ladder mostrado a seguir e determine a lógica de comando que está sendo utilizada na automação industrial.

1. AAcionamento do dispositivo Y2 condicionado ao acionamento do dispositivo X1.
2. BDesligamento do dispositivo Y1 condicionado ao acionamento do dispositivo X2.
3. CDesligamento do dispositivo Y2 condicionado ao acionamento do dispositivo Y1.
4. DIntertravamento automático entre os dispositivos Y1 e Y2.
5. EIntertravamento manual entre os dispositivos Y1 e Y2.
