Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-SP 2026
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg710345
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico de Laboratório/Área: Automação Industrial

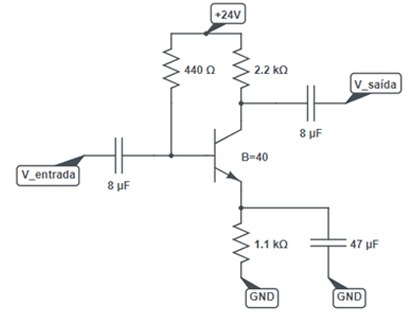

Em alguns circuitos que fazem a utilização de transistores, o nível de aumento da saída AC depende da transferência de energia das fontes DC aplicadas. O circuito a seguir é um circuito típico transistorizado de polarização estável do emissor.
Fonte: IFSP , 2025.Com base no circuito mostrado acima, podemos afirmar que o valor aproximado da corrente de saturação é:
Fonte: IFSP , 2025.Com base no circuito mostrado acima, podemos afirmar que o valor aproximado da corrente de saturação é:- A7,3 mA
- B9,1 mA
- C10,9 mA
- D21,8 mA
