Questão de Não definido — Geral — INSTITUTO AOCP 2026
Não definidoGeral
- Código
- qg724370
- Banca
- INSTITUTO AOCP
- Órgão
- IF-CE
- Ano
- 2026
- Nível
- Superior
- Cargo
- Professor EBTT - Automação, Sensores e Atuadores

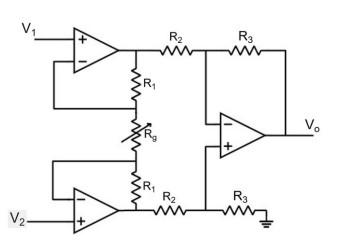

Um engenheiro de controle e automação empregou o seguinte circuito como parte de um sistema de condicionamento de sinais de um sensor, cujas saídas são definidas por V1 e V2. O engenheiro decidiu adotar que R1 = R2 = R3 e implementou Rg por meio de um potenciômetro para ajustes do sinal de saída Vo realizado em testes de campo.
Com base nessas informações, é correto afirmar que
Com base nessas informações, é correto afirmar que- Ao circuito apresentado é utilizado para filtrar componentes de alta frequência do sinal resultante da diferença entre V1 e V2.
- Bconsiderando Rg fixo e R1 = R2 = R3 = Rg, a amplitude do sinal de saída Vo é proporcional a 10x a diferença entre V2 e V1.
- Co circuito apresentado representa um amplificador de instrumentação e é útil para se obter rejeição de tensão em modo comum.
- Do resistor variável Rg pode ser utilizado pelo engenheiro para se alterar a frequência do sinal de saída Vo.
- Ea tensão de saída Vo do circuito é proporcional a V2 + V1.
