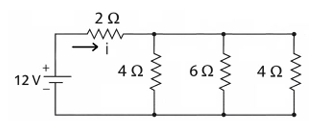

Um circuito em corrente contínua é alimentado por uma bateria ideal de 12 volts. Em série com a fonte, há um resistor de 2 Ω. Após esse resistor, o circuito se divide em três ramos em paralelo, formados por resistores de 4 Ω, 6 Ω e 4 Ω, todos ligados entre o mesmo par de nós. Determine a corrente elétrica que circula pelo resistor de 2 Ω e assinale a alternativa correta.
- A2,23 amperes.
- B3,43 amperes.
- C4,68 amperes.
- D5,89 amperes.
- E6,97 amperes.
