Questão de Não definido — Geral — INSTITUTO AOCP 2026

Não definidoGeral
Código
qg724714
Banca
INSTITUTO AOCP
Órgão
IF-CE
Ano
2026
Nível
Superior
Cargo
Professor EBTT - Eletromagnetismo, Conversão de Energia e Máquinas Elétricas

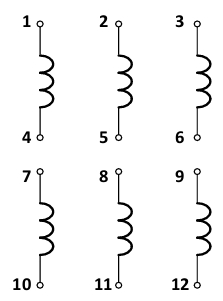

Considere um motor de 12 terminais em que a tensão nominal de cada bobina é 220 V. A anotação de placa mostra a seguinte numeração para os terminais:Imagem associada para resolução da questãoCaso se deseje ligar esse motor em uma tensão de linha de 380 V, os terminais devem ser conectados de que forma?
  1. A1-6-7-12; 2-4-8-10; 3-5-9-11; fases RST ligadas respectivamente em 12, 10 e 11.
  2. B4-5-6; 10-11-12; 1-7; 2-8; 3-9; fases RST ligadas respectivamente em 1, 2 e 3.
  3. C4-7; 5-8; 6-9; 1-12; 2-10; 3-11; fases RST ligadas respectivamente em 12, 10 e 11.
  4. D10-11-12; 4-7; 5-8; 6-9; fases RST ligadas respectivamente em 1, 2 e 3.
  5. E4-5-6; 7-8-9; 1-10; 2-11; 3-12; fases RST ligadas respectivamente em 1, 2 e 3.
Revelar gabarito e comentário

GabaritoB — 4-5-6; 10-11-12; 1-7; 2-8; 3-9; fases RST ligadas respectivamente em 1, 2 e 3.
