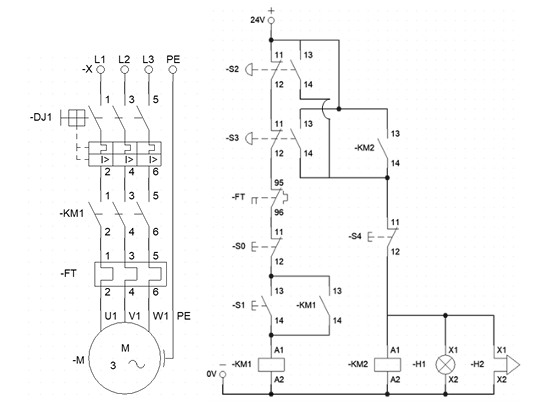

Devido à disponibilidade de materiais e à incerteza se as botoeiras de emergência que seriam adquiridas seriam do tipo retenção de contato ou não, um engenheiro implementou o seguinte sistema (diagrama de força e de comando) para a partida de um motor de indução:
Com base no exposto, a respeito do funcionamento desse diagrama, assinale a alternativa INCORRETA.
Com base no exposto, a respeito do funcionamento desse diagrama, assinale a alternativa INCORRETA.- AO circuito implementa uma partida direta com selo elétrico, sendo que a retenção da bobina de KM1 ocorre por meio do contato auxiliar 13-14 do próprio contator.
- BAs botoeiras de emergência, nesse caso S2 e S3, interrompem o circuito de comando de KM1, promovendo a parada do motor e desempenhando função equivalente à de S0 no que se refere à interrupção do circuito de comando de KM1.
- CO disparo do relé térmico provoca a abertura do contato 95-96, interrompendo a alimentação da bobina de KM1 independentemente do estado da botoeira S1.
- DO circuito garante que a sinalização luminosa e sonora (H1 e H2) sejam automaticamente desligadas assim que as botoeiras de emergência retornarem ao seu estado padrão, porém o acionamento do motor não é possível sem que antes S4 seja acionada para resetar o estado do contator principal.
- ENa eventualidade de uma botoeira de emergência ser acionada em conjunto com a botoeira S4, os sinais luminosos e sonoros do sistema não irão executar sua função, apesar de a alimentação do motor ser interrompida, promovendo a parada do motor.
