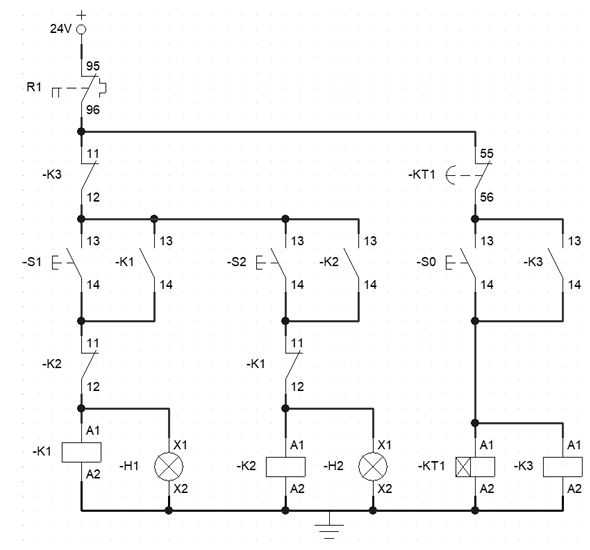

Um setor de uma indústria irá fazer a substituição de painéis elétricos antigos para sistemas mais modernos com o uso de CLP. Em uma análise de documentação de um motor de indução, os engenheiros se depararam com o diagrama de comando, mostrado na figura a seguir, para o acionamento desse motor.
Considerando as hipóteses levantadas a respeito desse diagrama, assinale a alternativa correta.
Considerando as hipóteses levantadas a respeito desse diagrama, assinale a alternativa correta.- AEsse diagrama representa uma partida em estrela-triângulo do motor, com três contatores, permitindo partir a máquina em Estrela com o acionamento dos Contatores K1 e K3 e, após o tempo pré-determinado no relé temporizador KT1, do tipo retardo na energização, comutar para triângulo desligando o Contator K1 e acionando o Contator K2.
- BO diagrama em questão possui três botoeiras, sendo que as botoeiras S1 e S2 selecionam a operação por meio dos contatores K1 e K2, como o sentido de giro ou ligação em estrela / triângulo, e a botoeira S0 parte a máquina por meio do contator K3, que irá operar pelo tempo pré-determinado no relé temporizador KT1.
- CO diagrama em questão possui um erro sistemático, que inviabilizaria o seu uso. Não há como desligar de maneira segura a máquina, uma vez que nenhum dos botões (S1, S2 ou S3) está em série com o circuito. Assim, somente os contatos 95 e 96 do relé térmico que conseguem desligar o circuito.
- DEsse diagrama representa um circuito de comando com a possibilidade de acionar o motor em ambos os sentidos de giro, dependendo de qual das botoeiras (S1 e S2) são utilizadas no acionamento, e um relé temporizador com retardo na energização que bloqueia o acionamento temporariamente após o sistema ser desligado pela botoeira S0.
- ENesse diagrama, H1 e H2 são sinais luminosos; A1 e A2 representam as bobinas dos contatores K1, K2 e K3; S1, S2 e S3 representam as três botoeiras; 95 e 96 são os contatos auxiliares de um relé térmico ou botoeira de emergência; os contatos auxiliares 13 e 14 dos contatores possuem a função de intertravamento do sistema enquanto os contatos auxiliares 11 e 12 dos contatores têm a função de contatos de selo (retenção de estado).
