Questão de Não definido — Geral — INSTITUTO AOCP 2026

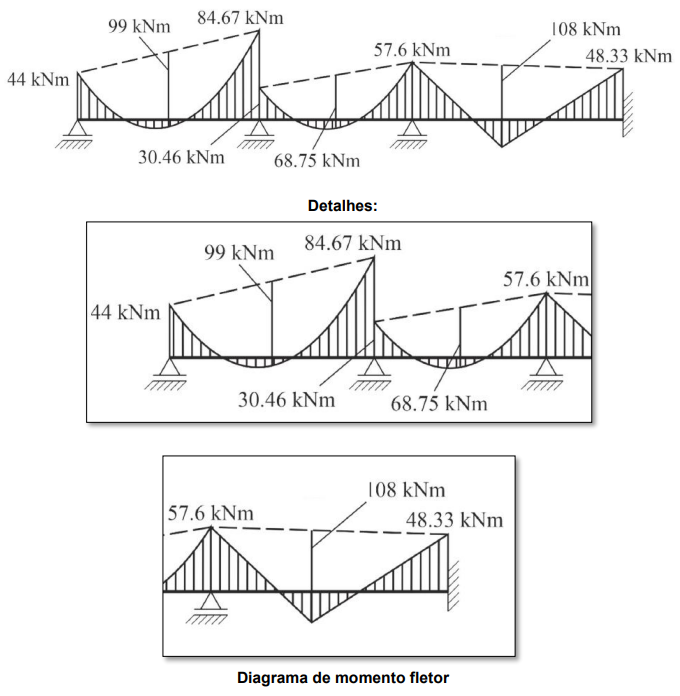

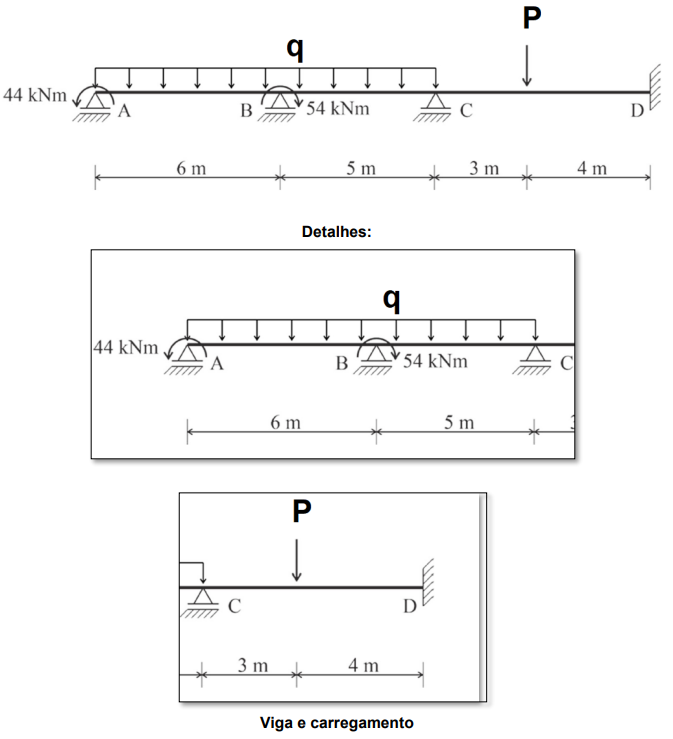

A seguir, é ilustrada uma viga com seus respectivos carregamentos e o correspondente diagrama de momento fletor. Para o traçado manual das parábolas nos trechos AB e BC, foram determinados os rebaixamentos das cordas (ordenadas máximas medidas em relação às retas que unem os momentos fletores nas extremidades de cada trecho) nos centros desses vãos, obtendo-se os valores de 99 kN·m e 68,75 kN·m, respectivamente, em decorrência da ação da carga uniformemente distribuída q. No trecho CD, submetido a uma carga concentrada P, o rebaixamento no ponto de aplicação da carga foi de 108 kN·m. Com base nessas informações e nos princípios da análise estrutural, é possível determinar os valores de q e P. Nesse contexto, conclui-se que

1. Aq = 22,0 kN/mP = 63,0 kN
2. Bq = 22,0 kN/mP = 53,0 kN
3. Cq = 99 kN/mP = 108 kN
4. Dq = 64,4 kN/mP = 63,0 kN
5. Eq = 78,3 kN/mP = 108,0 kN
