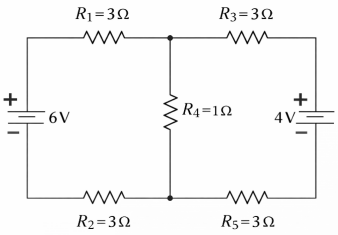

O circuito apresentado na figura a seguir foi montado por estudantes de um curso técnico em Eletrotécnica durante uma atividade prática de análise de circuitos em laboratório. O arranjo é composto por duas malhas acopladas por um resistor central R₄. As fontes utilizadas são ideais de tensão contínua e todos os resistores são considerados ôhmicos. Durante a atividade, os estudantes buscaram determinar o valor da corrente elétrica que atravessa o resistor central R₄, a fim de validar experimentalmente os resultados obtidos pela aplicação das Leis de Kirchhoff.Figura – Circuito elétrico com duas malhas acopladas por um resistor comum, contendo duas fontes ideais de tensão e resistores ôhmicos com valores indicadosNa malha da esquerda, há uma fonte V₁ = 6,00 V (terminal positivo no nó superior), um resistor R₁ = 3,00 Ω no ramo superior e um resistor R₂ = 3,00 Ω no ramo inferior.Na malha da direita, há uma fonte V₂ = 4,00 V (terminal positivo no nó superior) e dois resistores R₃ = R₅ = 3,00 Ω (um no ramo superior e outro no ramo inferior). Os nós superiores e inferiores das duas malhas estão interligados por um resistor central R₄= 1,00 Ω.Despreze resistências internas das fontes.Com base nessas informações, determine a corrente elétrica que atravessa o resistor central R₄ e assinale a alternativa correta.

1. A0,75 A.
2. B1,00 A.
3. C1,25 A.
4. D1,50 A.
5. E2,00 A.
