Questão de Não definido — Geral — INSTITUTO AOCP 2026

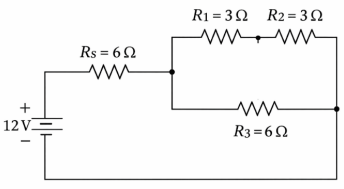

Durante a execução de um projeto de extensão acadêmica, uma equipe de professores do curso de Física foi convidada a prestar consultoria técnica para a modernização de um sistema de instrumentação industrial utilizado em uma pequena indústria da região. O objetivo do projeto é tornar o sistema mais seguro e didático, permitindo que estudantes utilizem o arranjo para fins de treinamento em medições elétricas e análise de circuitos. No sistema em estudo, uma fonte de tensão contínua de 12,0 V alimenta um módulo de sensores eletrônicos responsáveis pelo monitoramento de variáveis do processo industrial. Para proteger os sensores contra sobrecorrente e garantir operação dentro das especificações, a alimentação é feita por meio de um resistor limitador de corrente ligado em série com o módulo.O circuito, mostrado na figura a seguir, possui a seguinte configuração:• um resistor Rs = 6,0 Ω em série com o restante do circuito;• após esse resistor, o circuito se divide em dois ramos em paralelo:๐ o ramo superior: dois resistores em série, R₁= ₃,₀ Ω e R₂= 3,0 Ω;๐ o ramo inferior: um único resistor R₃ = 6,0 Ω.Figura – Circuito elétrico alimentado por fonte contínua de 12,0 V, composto por um resistor de 6,0 Ω em série com um arranjo em paralelo formado por dois resistores de 3,0 Ω em série (ramo superior) e um resistor de 6,0 Ω (ramo inferior)Considerando a fonte ideal e desprezando resistência interna, determine a diferença de potencial (ddp) estabelecida especificamente no resistor R₁ e assinale a alternativa correta.

1. A1,5 V.
2. B2,0 V.
3. C3,0 V.
4. D4,0 V.
5. E6,0 V.
