Questão de Eletrônica — Análise de Circuitos — IV - UFG 2026

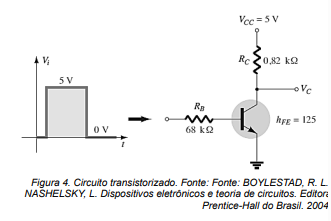

Os transistores de estado sólido revolucionaram o campo da eletrônica por meio dos semicondutores. Um dos mais conhecidos deles, o transistor bipolar de junção (TBJ), está contido em muitos dispositivos eletrônicos, especialmente os que utilizam aplicações de frequência muito alta, como sistemas de radiofrequência sem fio. Considere a Figura 3, com um circuito com TBJ de silício com tensão VBE = 0,7 V e com corrente de saturação Icsat = 6,1 mAAnalisando o circuito e verificando a forma de onda da tensão de saída em Vc, qual é a função desse circuito?

1. ACircuito de fonte de corrente.
2. BCircuito de polarização por realimentação do coletor.
3. CCircuito de chaveamento inversor.
4. DCircuito amplificador Cascode.
