Questão de Eletroeletrônica — Eletrônica Analógica em Eletroeletrônica — IV - UFG 2026
EletroeletrônicaEletrônica Analógica em Eletroeletrônica
- Código
- qg731265
- Banca
- IV - UFG
- Órgão
- Câmara de Goiânia - GO
- Ano
- 2026
- Nível
- Médio
- Cargo
- Técnico Eletroeletrônico

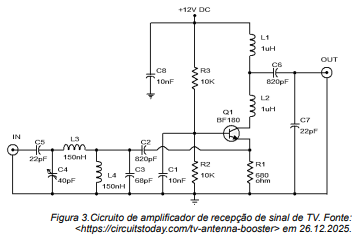

Observe a imagem a seguir.
Foi solicitado a um técnico a elaboração de um laudo sobre o funcionamento de um receptor de um amplificador de sinal de TV, bem como a verificação se poderia haver alguma melhoria. O circuito desse amplificador está representado na Figura 3. Ao elaborar o laudo, o técnico escreveu que o amplificador opera na banda de UHF (ultra alta frequência, em inglês) e tem ganho de 15 dB, e é baseado no transistor BF180, que é polarizado pelos componentes
Foi solicitado a um técnico a elaboração de um laudo sobre o funcionamento de um receptor de um amplificador de sinal de TV, bem como a verificação se poderia haver alguma melhoria. O circuito desse amplificador está representado na Figura 3. Ao elaborar o laudo, o técnico escreveu que o amplificador opera na banda de UHF (ultra alta frequência, em inglês) e tem ganho de 15 dB, e é baseado no transistor BF180, que é polarizado pelos componentes- AC8 e L1.
- BR1 e L2.
- CR2 e R3.
- DR1 e R2.
