Questão de Eletroeletrônica — Análise de Circuitos Elétricos — IV - UFG 2026

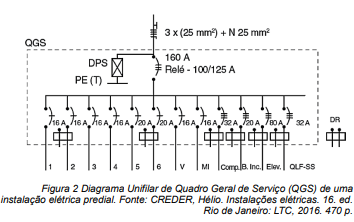

A representação e a leitura de instalações elétricas por meio de diagramas é uma habilidade essencial para engenheiros, técnicos e eletricistas que projetam, executam e operam nesses ambientes. Na Figura 2, tem-se um diagrama unifilar do Quadro Geral de Serviço (QGS) de uma instalação elétrica predial.Nesse diagrama, podem ser observadas informações dos circuitos atendidos por esse quadro, seu suprimento e sobre seus dispositivos de proteção. Quantos cabos condutores de energia elétrica são utilizados para realizar o suprimento do QGS?

1. A3.
2. B4.
3. C5.
4. D6.
