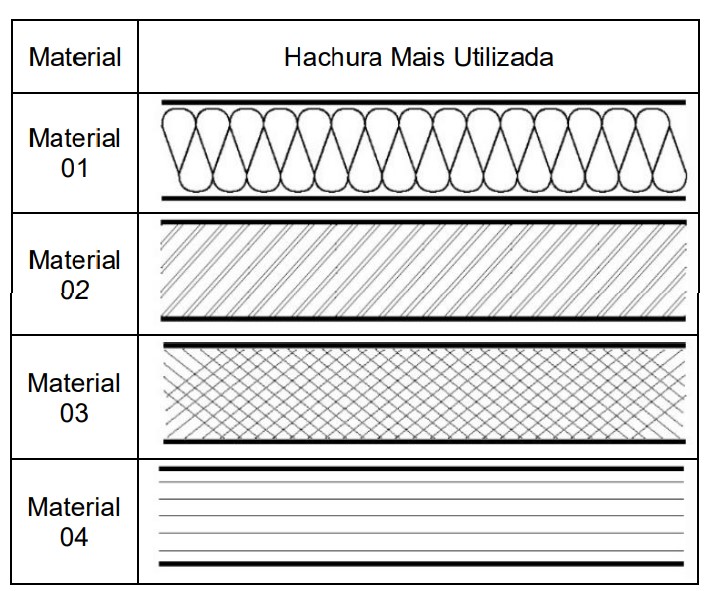

Leia o caso a seguir.Um estagiário de arquitetura da UFSCar ao realizar o levantamento dos materiais utilizados em uma edificação em reforma no campus, organizou um quadro com as hachuras técnicas adotadas para a representação gráfica dos materiais em desenhos arquitetônicos. No entanto, esqueceu-se de identificar a que material cada hachura corresponde.
Disponível em: ABNT NBR 6492:2021. Acesso em: 14 fev. 2026.Os materiais 01, 02, 03 e 04, que podem ser identificados, no quadro, pelas hachuras comumente utilizadas, são, respectivamente
Disponível em: ABNT NBR 6492:2021. Acesso em: 14 fev. 2026.Os materiais 01, 02, 03 e 04, que podem ser identificados, no quadro, pelas hachuras comumente utilizadas, são, respectivamente- Aisolante termoacústico, aço em corte, borracha ou vinil e compensado de madeira.
- Baço em corte, borracha ou vinil, compensado de madeira e isolante termoacústico.
- Cborracha ou vinil, compensado de madeira, isolante termoacústico e aço em corte.
- Dcompensado de madeira, isolante termoacústico, aço em corte e borracha ou vinil.
