Questão de Engenharia Civil — Estruturas — UFV 2026

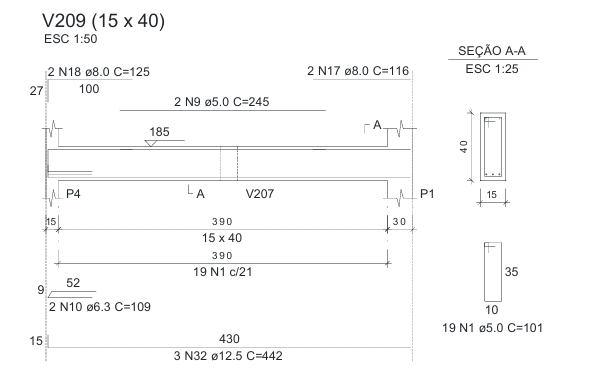

Considere as afirmativas abaixo, acerca do detalhamento da viga V209 apresentado, atribuindo V para a(s) verdadeira(s) e F para a(s) falsa(s):( ) Considerando o trecho da viga entre as faces internas dos pilares P4 e P1, o volume de concreto necessário para concretagem é de, aproximadamente, 0,23 m³ e a área líquida de fôrmas é de, aproximadamente, 3,70 m². Já o cobrimento adotado em projeto é de 2,5 cm.( ) A viga V207 descarrega na viga V209 e esse pode ser um dos motivos da necessidade de uma quantidade mais elevada de armadura para resistir ao momento fletor positivo na viga V209.( ) Sabendo que o peso linear do aço CA60 de 5 mm² é de 0,154 kg/m, o peso total de aço dessa bitola será de, aproximadamente, 2,96 kg.( ) Considerando que as cotas indicadas estão em centímetros, se o projeto for plotado nas escalas propostas, a altura da viga na seção A-A medida no papel com uma régua será de 0,8 cm. Além disso, a face inferior da viga está no nível 145 do projeto.( ) As barras N18 e N9 são porta estribos, enquanto as barras N32 resistem ao momento fletor negativo.Assinale a sequência CORRETA:

1. AV, V, V, V, F.
2. BV, V, F, F, F.
3. CF, V, V, F, F.
4. DV, F, F, F, V.
