Questão de Engenharia Mecânica — Sistemas Mecânicos — UFV 2026

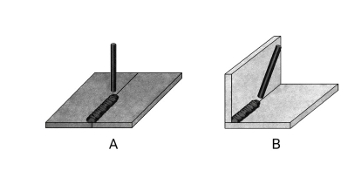

O Código ASME em sua Seção IX (ASME BPVC, Seção IX), classifica as posições de soldagem por meio de números e letras que indicam a orientação da peça e o tipo de junta. Nesse código, as juntas de topo são designadas pela letra G e as juntas em ângulo, pela letra F. Já as posições de soldagem são determinadas pela posição da peça e do eixo da solda. A posição plana foi designada pelo número 1; a horizontal, pelo número 2; a vertical, pelo número 3; e a sobrecabeça, pelo número 4.Fonte: Adaptado de MARQUES et al. (2011).Analise as figuras acima e assinale a alternativa que indica CORRETAMENTE as posições de soldagem A e B, respectivamente:

1. A1G e 2F.
2. B1F e 2G.
3. C1F e 1G.
4. D1G e 2G.
