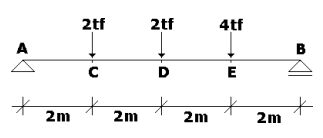

Uma viga bi-apoiada de concreto armado tem 8 metros de comprimento e atuam sobre a viga três cargas pontuais de 2 tf, 2 tf e 4 tf, conforme indicado na figura 1.
Os momentos fletores nas posições de aplicação destas cargas (C, D, E) serão, respectivamente:
Os momentos fletores nas posições de aplicação destas cargas (C, D, E) serão, respectivamente:- AMc = 4,0 mt , Md = 8,0 mt , Me = 8,0 mt
- BMc = 6,0 mt , Md = 0,0 mt , Me = 8,0 mt
- CMc = 7,0 mt , Md = 10,0 mt , Me = 9,0 mt
- DMc = 8,0 mt , Md = 8,0 mt , Mc = 4,0 mt
- EMc = 9,0 mt , Md = 10,0 mt, Me = 7,0 mt
