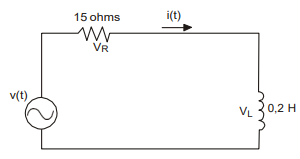

O circuito RL mostrado na figura abaixo é alimentado por uma fonte de tensão senoidal v(t) = 300 √2cos(100.t + 30o ) Volts.Dado: {tg–¹ (4/ 3) = 53,13o }
Os valores das intensidades dos fasores I, VR e VL são:
Os valores das intensidades dos fasores I, VR e VL são:- AI= 20 A, VR = 300 V, VL = 4 V
- BI= 19,73 A, VR = 296 V, VL = 3,94 V
- CI= 12 A, VR = 300 V, VL = 240 V
- DI= 20 A, VR = 180 V, VL = 4 V
- EI= 12 A, VR = 180 V, VL = 240 V
