Questão de Eletrônica — Análise de Circuitos — CONESUL 2006

EletrônicaAnálise de Circuitos
Código
qg777936
Banca
CONESUL
Órgão
TRENSURB
Ano
2006
Nível
Médio
Cargo
Técnico Eletrônico

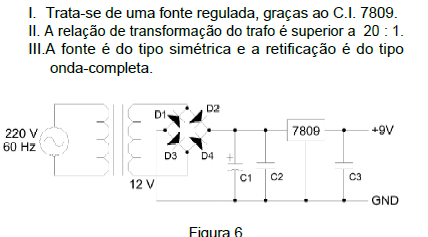

A figura 6 mostra o esquema elétrico da fonte de alimentação que acompanha uma impressora de eletrocardiograma, sobre a qual se faz as seguintes afirmações:Imagem associada para resolução da questãoQual(is) está (ão) correta(s)?
  1. AApenas a I.
  2. BApenas a II.
  3. CApenas a I e a II.
  4. DApenas a I e a III.
  5. EA I, a II e a III.
Revelar gabarito e comentário

GabaritoA — Apenas a I.

Link permanente: /questoes/qg777936
