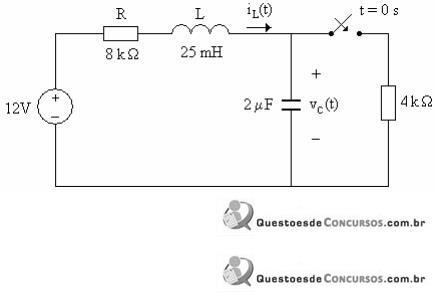

No circuito mostrado na figura a seguir, a chave estava aberta e o sistema estava em regime permanente.imagem-063.jpgNo instante t = 0, a chave é fechada e decorrido um longo tempo o sistema volta a ficar em regime. Desta forma, pode-se afirmar que:
  1. Avc ( t = 0) = 0 V : iL ( t = 0 ) = 2/3 mA : vc ( t = imagem-064.jpg ) = 12 V e iL ( t = imagem-064.jpg ) = 0 mA
  2. Bvc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = imagem-064.jpg ) = 12 V e iL ( t = imagem-064.jpg ) = 0 mA
  3. Cvc ( t = 0) = 0 V : iL ( t = 0 ) = 2/3 A : vc ( t = imagem-064.jpg ) = 4 V e iL ( t = imagem-064.jpg ) = 1 mA
  4. Dvc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = imagem-064.jpg ) = 4 V e iL ( t = imagem-064.jpg ) = 1 mA
Revelar gabarito e comentário

GabaritoD — vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = [imagem] ) = 4 V e iL ( t = [imagem] ) = 1 mA
