Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — UEG 2006
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg782821
- Banca
- UEG
- Órgão
- TJ-GO
- Ano
- 2006
- Nível
- Superior
- Cargo
- Técnico Judiciário - Engenheiro Eletricista

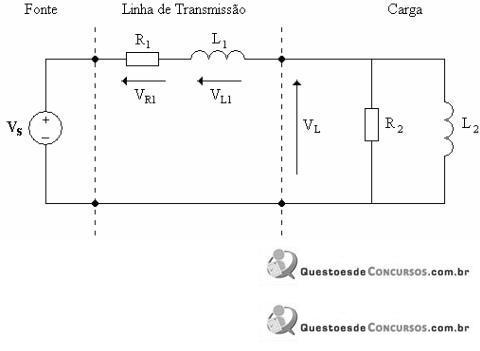

Considere o circuito a seguir.
O circuito da figura acima modela um trecho de uma linha de transmissão alimentando uma carga indutiva, representada por R₂ e L₂. Esta linha é suprida por uma fonte ajustável VS. O diagrama fasorial das tensões do circuito, tendo VL na referência, é dado abaixo.
Colocando-se um capacitor em paralelo com os terminais da carga de forma que esta assuma uma característica puramente resistiva e mantendo a tensão terminal VL constante, o novo diagrama fasorial do sistema é:
O circuito da figura acima modela um trecho de uma linha de transmissão alimentando uma carga indutiva, representada por R₂ e L₂. Esta linha é suprida por uma fonte ajustável VS. O diagrama fasorial das tensões do circuito, tendo VL na referência, é dado abaixo.Colocando-se um capacitor em paralelo com os terminais da carga de forma que esta assuma uma característica puramente resistiva e mantendo a tensão terminal VL constante, o novo diagrama fasorial do sistema é:- A
- B
- C
- D
- EAlternativa E
