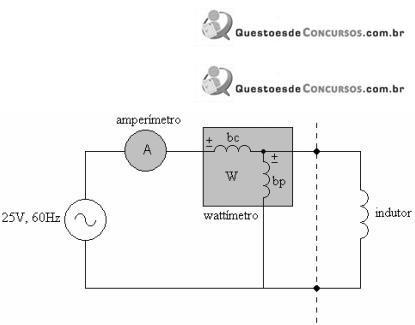

A questão refere-se ao circuito mostrado na figura a seguir.

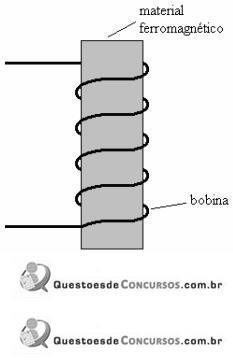

Um núcleo de material ferromagnético é inserido na bobina conforme mostra a figura a seguir.
Com relação à leitura do amperímetro e do wattímetro, é CORRETO afirmar:
Um núcleo de material ferromagnético é inserido na bobina conforme mostra a figura a seguir.Com relação à leitura do amperímetro e do wattímetro, é CORRETO afirmar:- AA leitura do amperímetro diminui aproximadamente 50%, mas o wattímetro permanece inalterado, pois neste caso só há mudança na indutância.
- BO núcleo de material ferromagnético tem uma relutância menor do que a do núcleo de ar, aumentando a densidade de fluxo, fazendo com que as perdas e a resistência efetiva aumentem, diminuindo a indicação tanto do amperímetro como do wattímetro.
- CA leitura do wattímetro aproxima-se de zero, pois todo o efeito indutivo desaparece da bobina. O efeito da saturação combinado com o aumento da indutância é responsável pelo fenômeno.
- DA leitura dos dois equipamentos cai igualmente para a metade.
