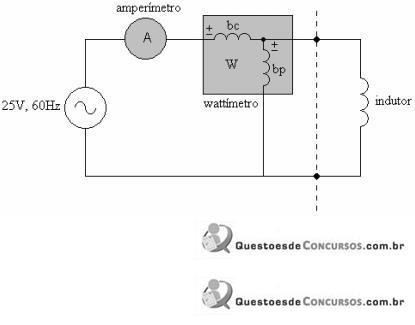

A questão refere-se ao circuito mostrado na figura a seguir.
Um indutor de núcleo de ar, durante um ensaio, é ligado a uma fonte de 25 V e 60 Hz, conforme figura acima. Considere que a fonte senoidal, o amperímetro e o wattímetro são ideais. O amperímetro mede 5 A, e a leitura do wattímetro é de 75 W. Determine a resistência efetiva e a indutância da bobina:
Um indutor de núcleo de ar, durante um ensaio, é ligado a uma fonte de 25 V e 60 Hz, conforme figura acima. Considere que a fonte senoidal, o amperímetro e o wattímetro são ideais. O amperímetro mede 5 A, e a leitura do wattímetro é de 75 W. Determine a resistência efetiva e a indutância da bobina:- A5 Ω e 10,6 mH
- B3 Ω e 8,0 mH
- C15 Ω e 13,6 mH
- D3 Ω e 10,6 mH
