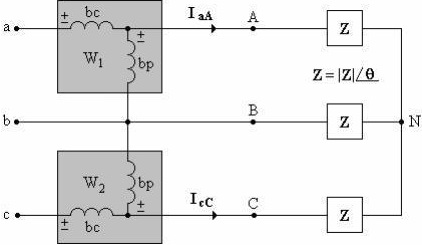

Um engenheiro dispõe de 2 wattímetros monofásicos para medir a potência média dissipada por uma carga trifásica equilibrada. Considere os wattímetros ideais e a impedância da linha utilizada para alimentar a carga desprezível. O esquema da montagem é ilustrado na figura a seguir.
Após a montagem do esquema de medição, o engenheiro fez observações a respeito das leituras dos dois wattímetros: I. Para um fator de potência igual a 0,8, as leituras dos dois wattímetros são positivas. II. Invertendo a seqüência de fases, as leituras dos dois wattímetros não são alteradas.III. Para um fator de potência igual a 0,45, a leitura de um dos wattímetros é negativa. IV. Invertendo as polaridades da bobina de corrente e da bobina de tensão dos wattímetros, suas leituras são invertidas.Assinale a alternativa CORRETA:
Após a montagem do esquema de medição, o engenheiro fez observações a respeito das leituras dos dois wattímetros: I. Para um fator de potência igual a 0,8, as leituras dos dois wattímetros são positivas. II. Invertendo a seqüência de fases, as leituras dos dois wattímetros não são alteradas.III. Para um fator de potência igual a 0,45, a leitura de um dos wattímetros é negativa. IV. Invertendo as polaridades da bobina de corrente e da bobina de tensão dos wattímetros, suas leituras são invertidas.Assinale a alternativa CORRETA:- AApenas as observações I e II são verdadeiras.
- BApenas as observações I e III são verdadeiras.
- CApenas as observações II e III são verdadeiras.
- DApenas as observações III e IV são verdadeiras.
