Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — NCE-UFRJ 2007

Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
Código
qg786299
Banca
NCE-UFRJ
Órgão
ELETROBRAS
Ano
2007
Nível
Superior
Cargo
ELETROBRÁS - Engenheiro Eletrônico

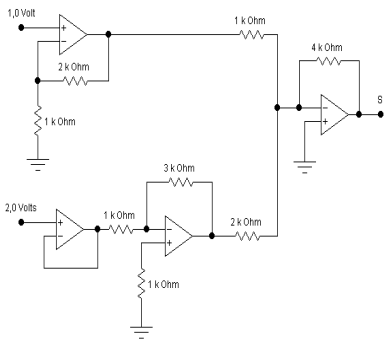

No circuito abaixo os resistores têm valores exatos e os operacionais são ideais.Imagem associada para resolução da questãoA tensão de saída no ponto S terá um valor de:
  1. Azero volt;
  2. B6,0 Volts;
  3. C12,0 Volts;
  4. D18,0 Volts;
  5. E24,0 Volts.
Revelar gabarito e comentário

GabaritoA — zero volt;
