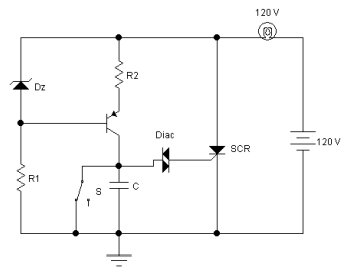

O circuito abaixo é um temporizador acionado pela chave S.
No circuito, o diodo Zener é de 5,6 Volts, R1=R2= 10 kΩ, C=100 µF e o DIAC dispara com 50 Volts. São desprezadas as correntes de fuga do transistor e a tensão de disparo do Gate do SCR. O capacitor C está descarregado enquanto a chave S estiver fechada. Todos os componentes suportam as correntes e tensões do circuito. Quando a chave S for aberta, a lâmpada de 120 V acenderá aproximadamente após:
No circuito, o diodo Zener é de 5,6 Volts, R1=R2= 10 kΩ, C=100 µF e o DIAC dispara com 50 Volts. São desprezadas as correntes de fuga do transistor e a tensão de disparo do Gate do SCR. O capacitor C está descarregado enquanto a chave S estiver fechada. Todos os componentes suportam as correntes e tensões do circuito. Quando a chave S for aberta, a lâmpada de 120 V acenderá aproximadamente após:- A10 segundos;
- B20 segundos;
- C30 segundos;
- D40 segundos;
- E50 segundos.
