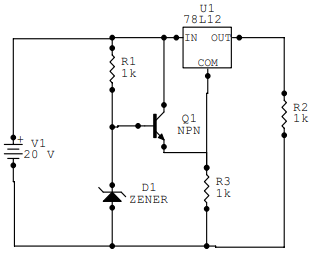

O integrado 78L12 é um regulador de tensão de +12 Volts de baixa potência. É dado o circuito abaixo, em que o D1 é um diodo Zener de 5,6 Volts.
O valor mais próximo para a tensão sobre o resistor R2 é de:
O valor mais próximo para a tensão sobre o resistor R2 é de:- A5,0Volts;
- B12,6 Volts;
- C14.4 Volts;
- D17,0 Volts;
- E20,0 Volts.
