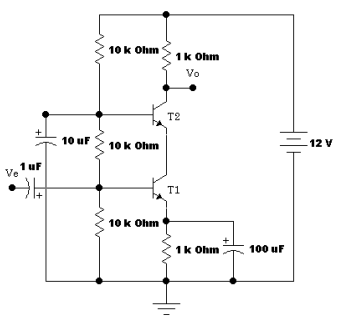

O circuito abaixo é conhecido como configuração Cascode e os transistores têm ganhos de corrente (hFE) muito grandes.
O valor mais próximo para a tensão no ponto Vo, coletor do transistor T2, em relação ao ponto de aterramento, é:
O valor mais próximo para a tensão no ponto Vo, coletor do transistor T2, em relação ao ponto de aterramento, é:- A3,4 Volts;
- B5,4 Volts;
- C7,4 Volts;
- D8,6 Volts;
- E9,8 Volts.
