Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — NCE-UFRJ 2007

Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
Código
qg786319
Banca
NCE-UFRJ
Órgão
ELETROBRAS
Ano
2007
Nível
Superior
Cargo
ELETROBRÁS - Engenheiro Eletrônico

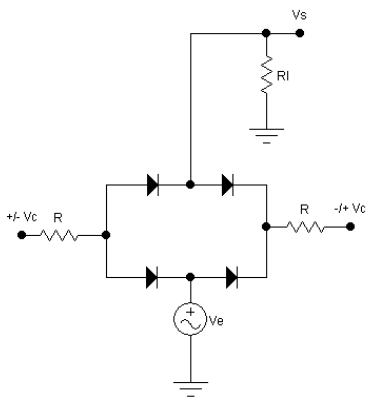

Analise o circuito abaixo, onde os diodos são ideais, (+/- Vc) e (-/+ Vc) são fontes de tensões quadradas simétricas, com amplitudes de +/- 10,0 Volts e Ve é um sinal senoidal, com amplitude de 5,0 Volts.Imagem associada para resolução da questãoO circuito é um:
  1. Aamostrador (sampling) do sinal Ve;
  2. Bretificador de meia onda;
  3. Cretificador de onda completa;
  4. Dcircuito Ou;
  5. Ecircuito E.
Revelar gabarito e comentário

GabaritoA — amostrador (sampling) do sinal Ve;

Link permanente: /questoes/qg786319
