Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — NCE-UFRJ 2007

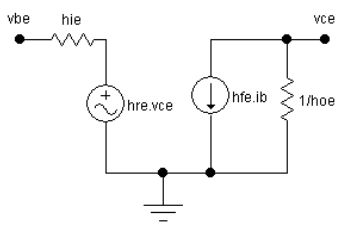

Devem ser feitas medidas em um transistor, de modo que se obtenham os parâmetros do circuito equivalente híbrido incremental, caracterizado pelas funções:Vbe= f (Ib, Vce) e Ic= f (Ib, Vce).Os respectivos valores incrementais são:vbe= tensão entre base e o emissor;ib= corrente da base;ic= corrente de coletor;vce = tensão entre coletor e emissor.É dado o circuito equivalente híbrido “h”:A alternativa certa será medir o parâmetro:

1. Ahie = vbe/ib, com o coletor em curto para aterra;
2. Bhfe = vbe/vce, com a base em aberto;
3. Chie = vbe/ib, com o coletor em aberto;
4. Dhre = vce/vbe, com a base em curto para aterra;
5. Ehoe = vce/ic, com o coletor em curto para a terra.
