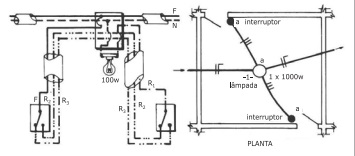

O esquema apresentado na figura abaixo representa trecho constitutivo de um circuito de iluminação e pode ser designado como “subcircuitos” ou circuitos parciais. O condutor neutro é sempre ligado ao receptáculo da lâmpada. O condutor fase alimenta o interruptor. O condutor de retorno liga o interruptor ao receptáculo da lâmpada.
F – fio faseN – fio neutroR1, R2, R3 – resistênciasCom base nas informações acima e nos símbolos e convenções para projetos de instalações elétricas, assinale a opção que descreve corretamente o esquema mostrado na figura.
F – fio faseN – fio neutroR1, R2, R3 – resistênciasCom base nas informações acima e nos símbolos e convenções para projetos de instalações elétricas, assinale a opção que descreve corretamente o esquema mostrado na figura.- Aponto de luz e interruptor de uma seção
- Bponto de luz no teto, arandela e interruptor de duas seções
- Clâmpada comandada por three-way (interruptor paralelo)
- Dlâmpada comandada por three-way e four-way
