Questão de Engenharia de Telecomunicações — Circuitos — IESES 2009

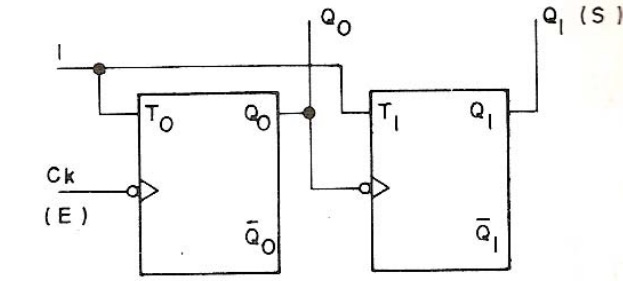

Suponha que o estado inicial de Q0 e Q1 (S) no circuito a seguir, seja igual a zero. Sabendo-se que os flip-flops são sensíveis à borda de descida do pulso de clock, qual a função executada pelo circuito?

1. AContador assíncrono divisor de freqüência 4.
2. BContador síncrono de década.
3. CContador assíncrono de 0 a 7.
4. DContador decrescente de 11 a 0.
