Questão de Engenharia Elétrica — Distribuição na Engenharia Elétrica — UFF 2009

Engenharia ElétricaDistribuição na Engenharia Elétrica
Código
qg810974
Banca
UFF
Órgão
UFF
Ano
2009
Nível
Superior
Cargo
Engenheiro Elétrico

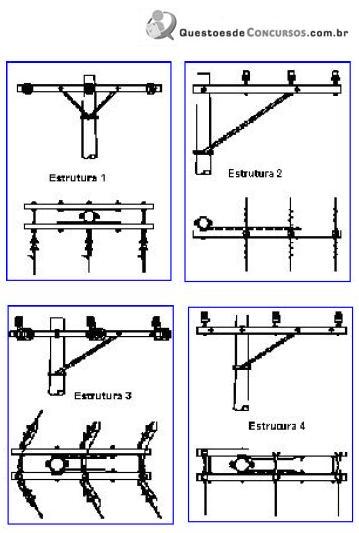

A figura abaixo apresenta algumas estruturas de redes de distribuição aérea (estruturas 1, 2, 3 e 4, respectivamente).Imagem 008.jpgApós identificá-las, pode-se afirmar que a alternativa correta é:
  1. AB2, N1, M4 e N2 (fim de linha);
  2. BN2, B2, M4 e M3;
  3. CB2, M1, M4 e N2;
  4. DN2, M1, B4 e N3;
  5. EN3, B1, M4 e M2 (fim de linha).
Revelar gabarito e comentário

GabaritoE — N3, B1, M4 e M2 (fim de linha).
