Questão de Engenharia Civil — Estruturas — FUNCAB 2010

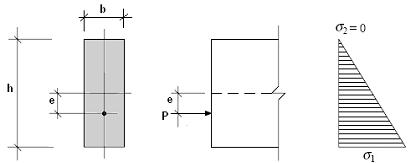

Observe a figura abaixo, representativa da seção transversal de uma viga de concreto protendido, tendo ao lado uma vista frontal parcial da viga (coma indicação da força de protensão “P” e de sua excentricidade “e” em relação ao centro de gravidade da seção), bem como a indicação gráfica das tensões provocadas por esta força de protensão.Para que o diagrama de tensões provenientes da força de protensão “P” tenha a forma apresentada acima, o valor da excentricidade “e” deve ser igual a:

1. Ah/3
2. Bh/4
3. Ch/5
4. Dh/6
5. Eh/7
