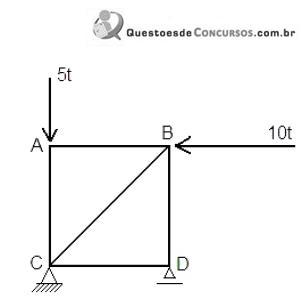

A treliça metálica representada na figura a seguir está submetida ao carregamento indicado. As letras maiúsculas representam os encontros das barras em nós rotulados.
Sabendo que as barras AB, CD, AC e BD têm o mesmo comprimento, assinale a alternativa correta.
Sabendo que as barras AB, CD, AC e BD têm o mesmo comprimento, assinale a alternativa correta.- ANão há reação de apoio em D.
- BA barra BC está tracionada.
- COs esforços nas barras AB e CD têm o mesmo valor.
- DA reação vertical em C é igual a 5t.
- ENenhuma barra está sujeita a esforço nulo.
