Questão de Eletricidade — Circuitos Elétricos em Eletricidade — IF-RJ 2010

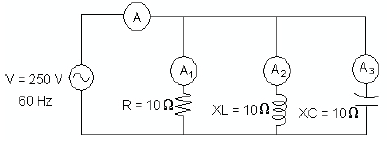

Esta figura representa um circuito RLC paralelo. Suponha que este circuito é alimentado por uma fonte senoidal ideal de 250 V (eficazes), 60 Hz, e que pode ser desprezada qualquer resistência nos ramos indutivo e capacitivo. As impedâncias de cada um dos ramos, conforme esta figura, é igual a 10 ohms.A corrente total (Amperímetro A) e a de cada um dos ramos (amperímetros A1, A2 e A3), em Ampère, são, respectivamente,

1. A75 – 25 – 25 – 25.
2. B25 – 25 – 25 – 25.
3. C0 – 25 – 25 – 25.
4. D75 – 75 – 25 – 25.
5. E0 – 0 – 0 – 0.
