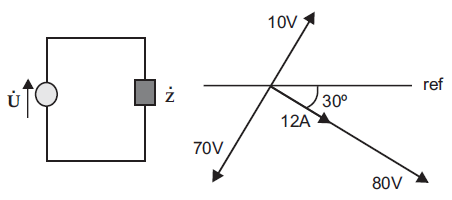

Considere este circuito, onde é dado seu diagrama fasorial.
Se a impedância é do tipo RLC, então, sobre a tensão nos terminais, pode-se afirmar que a do
Se a impedância é do tipo RLC, então, sobre a tensão nos terminais, pode-se afirmar que a do- Aresistor vale 80V; a do indutor vale 10V; a do capacitor vale 70V; a natureza do circuito é resistivo e a tensão total aplicada no circuito, 80V.
- Bresistor vale 70V; a do indutor vale 10V; a do capacitor vale 80V e a natureza do circuito é indutiva.
- Cresistor vale 10V; a do indutor vale 80V; a do capacitor vale 70V; a natureza do circuito é capacitiva e a tensão total aplicada no circuito, 160V.
- Dresistor vale 70V; a do indutor vale 80V; a do capacitor vale 10V e a natureza do circuito é capacitivo.
- Eresistor vale 80V; a do indutor vale 10V; a do capacitor vale 70V; a natureza do circuito é capacitiva e a tensão total aplicada no circuito, 100V.
