Questão de Engenharia Civil — Estruturas — CONSULPLAN 2011

Engenharia CivilEstruturas
Código
qg842394
Banca
CONSULPLAN
Órgão
CREA-RJ
Ano
2011
Nível
Superior
Cargo
Engenheiro Civil

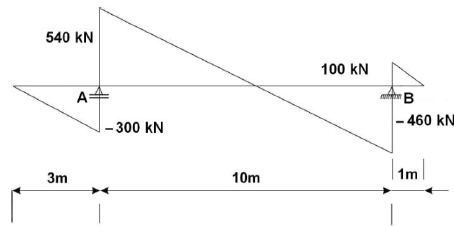

Considerando o diagrama de esforço cortante da viga indicado na figura, assinale a alternativa que apresenta os valores corretos para a carga, a reação vertical no apoio de primeiro gênero e a reação vertical no apoio de segundo gênero, respectivamente:Imagem associada para resolução da questão
  1. A40kN/m; 240kN; – 360kN
  2. B50kN/m; 120kN; – 360kN
  3. C100kN/m; 840kN; 560kN
  4. D80kN/m; 420kN; 280kN
  5. E120kN/m; 520kN; 360kN
Revelar gabarito e comentário

GabaritoC — 100kN/m; 840kN; 560kN

Link permanente: /questoes/qg842394
