Questão de Engenharia Mecânica — Mecânica dos Fluidos — Prefeitura do Rio de Janeiro - RJ 2011

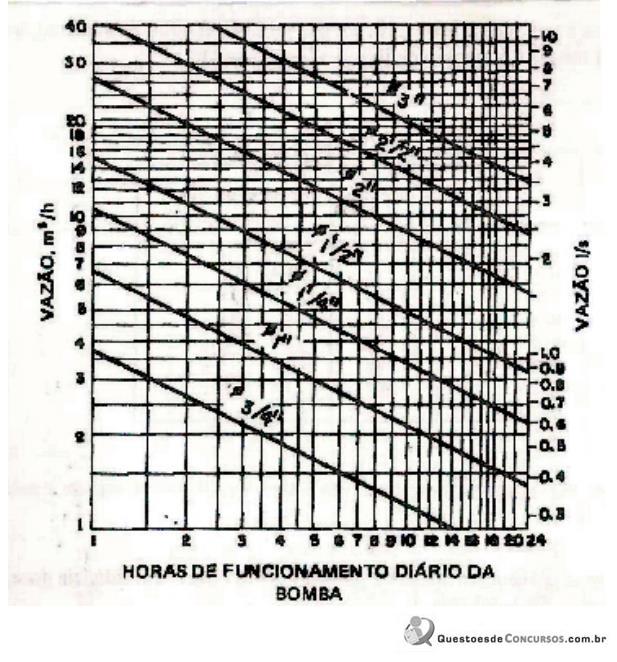

Um engenheiro deseja calcular o diâmetro da tubulação de recalque a ser instalada em um edifício residencial de 6 pavimentos, que consome diariamente 30.000 litros de água. Sabendo que a bomba tem capacidade diária de 20% e que o tempo de funcionamento diário é de 3 horas, o engenheiro usa o ábaco que segue.Ele conclui que o diâmetro da tubulação de recalque é:

1. A1"
2. B1 ¼”
3. C1 ½”
4. D2"
5. E2 ½”
