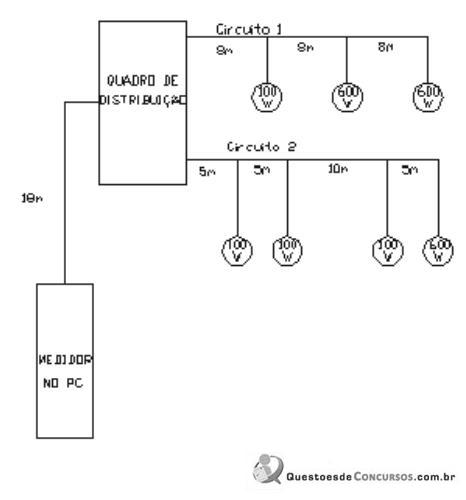

Um apartamento situado no sexto andar possui dois circuitos, conforme indica o desenho que segue.

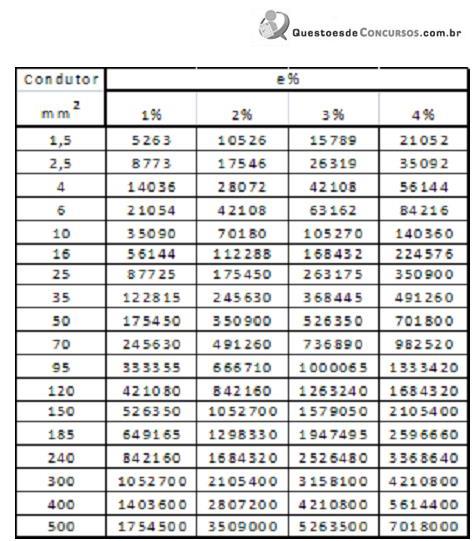

Considerando-se que os condutores foram dimensionados pelo critério da queda de tensão admissível e estabelecendo-se uma queda de 2%, pode-se afirmar que as seções dos fios dos circuitos 1 e 2 são, respectivamente:- A1,5 mm² e 4 mm²
- B1,5 mm² e 2,5 mm²
- C2,5 mm² e 4 mm²
- D2,5 mm² e 2,5 mm²
- E4 mm² e 4 mm²
