Questão de Engenharia Civil — Instalações em Engenharia Civil — CEPERJ 2012

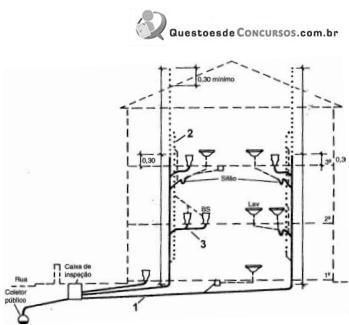

A figura abaixo apresenta, esquematicamente, uma instalação de esgoto de uma edificação. Os elementos indicados com os números 1, 2 e 3 são chamados, respectivamente, de:

1. Asubcoletor, coluna de ventilação e ramal de descarga
2. Bsubcoletor, tubo ventilador primário e ramal de descarga
3. Ccoletor predial, coluna de ventilação e ramal de descarga
4. Dcoletor predial, coluna de ventilação e ramal de esgoto
5. Ecoletor predial, tubo ventilador primário e ramal de esgoto
