Questão de Engenharia Eletrônica — Automação Industrial — CEPERJ 2012

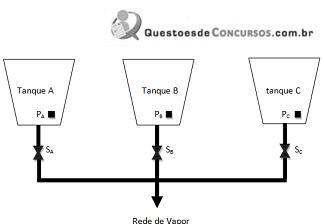

O diagrama abaixo representa um sistema de armazenamento de vapor, composto por três tanques: “A", “B" e “C". Os pressostatos (PA, PB e PC) informam ao controle quando a pressão do tanque está alta. O controle deverá comandar a abertura das válvulas solenóides SA,SB e SC a fim de aliviar a pressão interna dos tanques. Somente uma das solenoides pode ficar aberta, e a maior prioridade de abertura é para o tanque “A", em seguida para o “B" e por último para o “C". O diagrama LADDER que satisfaz ao enunciado é

1. A
2. B
3. C
4. D
5. E
