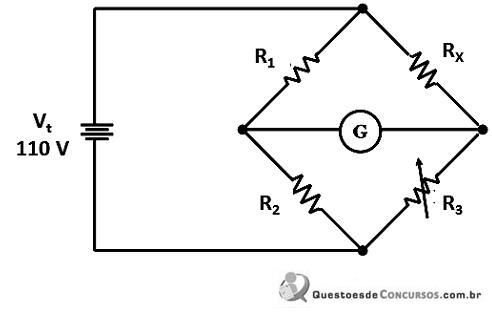

A Ponte de Wheatsthone é utilizada para medir uma resistência desconhecida
e está representada no circuito a seguir.
Sendo
= 200 ohms e
= 400 ohms, ao se ajustar o resistor
em 9kΩ,, ocorre uma deflexão nula no galvanômetro G.Nessa situação, o valor de
, em kΩ, será igual a
e está representada no circuito a seguir.Sendo = 200 ohms e = 400 ohms, ao se ajustar o resistor em 9kΩ,, ocorre uma deflexão nula no galvanômetro G.Nessa situação, o valor de , em kΩ, será igual a- A4,5.
- B9.
- C13,5.
- D18.
