Questão de Engenharia Civil — Estruturas — FADESP 2012
Engenharia CivilEstruturas
- Código
- qg867848
- Banca
- FADESP
- Órgão
- MPE-PA
- Ano
- 2012
- Nível
- Superior
- Cargo
- Tecnico Especializado - Arquiteto
As instalações prediais, as soluções estruturais, o grau de racionalização de projeto e o custo de execução de edificações de médio e grande porte são elementos fortemente relacionados. A seguir, na Figura 1 (página seguinte), é possível ver a planta baixa de um edifício residencial multifamiliar, em seu pavimento-tipo, projeto usado pela Caixa Econômica Federal para ilustrar exemplos de composição de custos na construção civil. Com base nesse diagrama resumido, é correto afirmar que

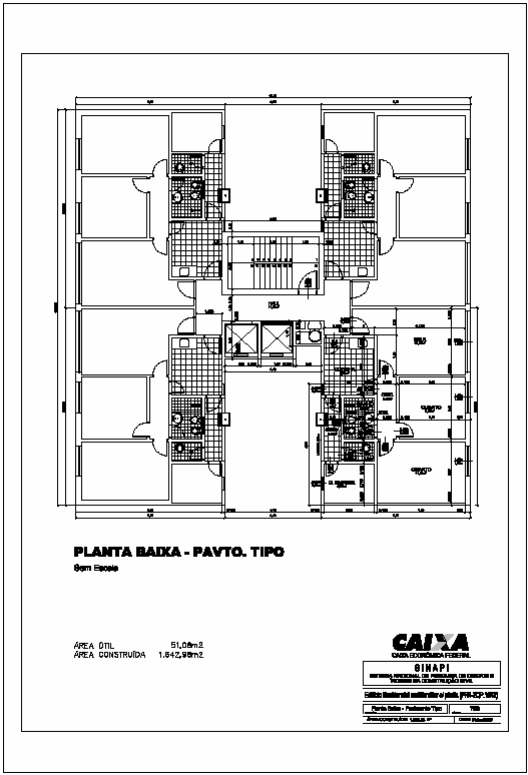

Figura 1 Esquema em planta baixa de pavimento tipo para edificação multifamiliar de uso residencial, com UH (Unidade Habitacional) de 51,08m², divulgado pela Caixa Econômica Federal no âmbito do SINAPI (Sistema Nacional de Pesquisa de Custos e Índices da Construção Civil). Fonte:<https://webp.caixa.gov.br/casa/sinapi/resultados/popup_pesquisa_estado.asp?data_csf=01.07.2012&data=01.07.2012> . Acesso em: 03 set. 2012.
Figura 1 Esquema em planta baixa de pavimento tipo para edificação multifamiliar de uso residencial, com UH (Unidade Habitacional) de 51,08m², divulgado pela Caixa Econômica Federal no âmbito do SINAPI (Sistema Nacional de Pesquisa de Custos e Índices da Construção Civil). Fonte:<https://webp.caixa.gov.br/casa/sinapi/resultados/popup_pesquisa_estado.asp?data_csf=01.07.2012&data=01.07.2012> . Acesso em: 03 set. 2012.- Ao partido em “H”, na habitação popular, mostra-se o mais favorável dentre as soluções convencionais, por sua extrema racionalização na disposição retangular das unidades e do bloco edificado, com o sentido longitudinal induzindo a dimensão de, aproximadamente, o dobro do sentido transversal, o que favorece trajetos racionalizados das instalações prediais.
- Bsoluções habitacionais podem ter proporções quadráticas nas unidades habitacionais, o que cria distâncias equivalentes entre seus limites, trajetos de fiações e tubulações, além de módulos estruturais regulares e reticulados; a concentração de áreas molhadas cria colunas e tubos de descida em menor número, preferencialmente instalados em armários de inspeção.
- Ca disposição da escada em frente aos elevadores, no hall, racionaliza a solução estrutural para a carga excepcional de ambos, mas tende, em termos funcionais, a provocar aglomerações no ambiente e a induzir ao dimensionamento de peças estruturais com seções significativamente maiores do que aquelas das demais partes da estrutura predial, elevando o custo total.
- Da proporção das unidades habitacionais no formato retangular favorece o desempenho estrutural, pois, no sentido longitudinal, os módulos estruturais têm esforços isostáticos; o partido em “H” não induz à mesma proporção na escala do bloco, mas o espaço (formado pelo prisma escada/elevador) entre os apartamentos favorece a passagem de instalações.
