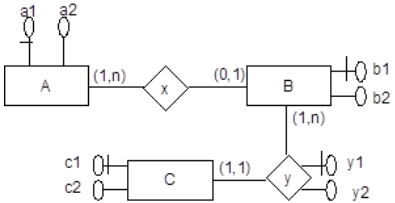

Considere o diagrama de Entidades e Relacionamentos apresentado na figura a seguir:
Marque a alternativa que corresponde ao projeto lógico do modelo relacional correspondente ao apresentado na figura.
Marque a alternativa que corresponde ao projeto lógico do modelo relacional correspondente ao apresentado na figura.- AA (a1, a2, b1) Sendo a1 chave primária e b1 chave estrangeira referenciando a tabela B.B (b1, b2, c1, y1, y2) Sendo {b1, y1} a chave primária e c1 chave estrangeira referenciando a tabela C.C (c1, c2) Sendo c1 a chave primária.
- BA (a1, a2) Sendo a1 a chave primária.B (b1, b2, c1, y1, y2, a1) Sendo {b1, y1} a chave primária, c1 chave estrangeira referenciando a tabela C e a1 chave estrangeira referenciando a tabela A.C (c1, c2, y1) Sendo c1 a chave primária.
- CA (a1, a2, b1) Sendo {a1, a2, b1} a chave primária, sendo que b1 também é chave estrangeira referenciando a tabela B.B (b1, b2, c1) Sendo b1 a chave primária e c1 chave estrangeira referenciando a tabela C.C (c1, c2) Sendo c1 a chave primária.Y (y1, y2) Sendo y1 a chave primária.
- DA (a1, a2, b1, b2) Sendo {a1, a2, b1, b2} a chave primária, sendo que {b1, b2} também é chave estrangeira referenciando a tabela B.B (b1, b2, c1, c2) Sendo {b1} a chave primária e {c1, c2} chave estrangeira referenciando a tabela C.C (c1, c2) Sendo c1 a chave primária.Y (y1, y2, c1) Sendo y1 a chave primária e c1 chave estrangeira referenciando a tabela C.
