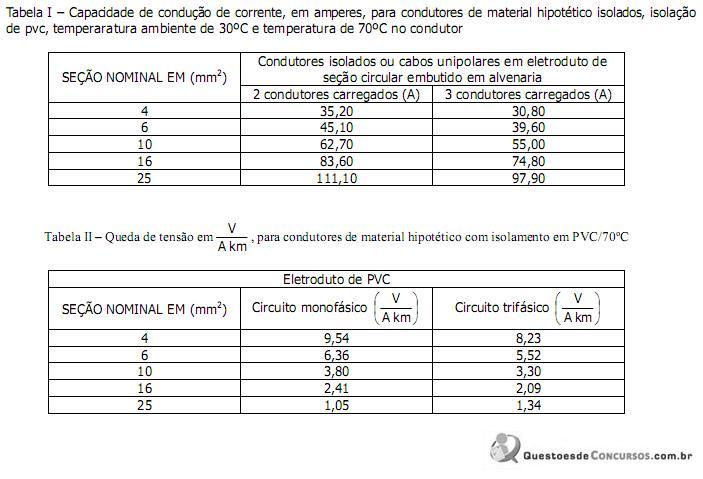

A questão 38 refere-se às tabelas I e II abaixo.
Os condutores disponíveis na Tabela I estarão alojados em eletrodutos de PVC a serem ligados a uma carga trifásica distante a 60 metros do ponto de alimentação. Essa carga solicita uma corrente elétrica equilibrada de 26 A, sem a necessidade de condutor neutro. A tensão de fornecimento é de 220V e a queda de tensão não pode exceder a 4%. Com base nisso, assinale a alternativa que apresenta a seção nominal desses condutores.
Os condutores disponíveis na Tabela I estarão alojados em eletrodutos de PVC a serem ligados a uma carga trifásica distante a 60 metros do ponto de alimentação. Essa carga solicita uma corrente elétrica equilibrada de 26 A, sem a necessidade de condutor neutro. A tensão de fornecimento é de 220V e a queda de tensão não pode exceder a 4%. Com base nisso, assinale a alternativa que apresenta a seção nominal desses condutores.- A4 mm²
- B6 mm²
- C10 mm²
- D16 mm²
- E25 mm²
