Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FMP Concursos 2012
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qg872866
- Banca
- FMP Concursos
- Órgão
- PROCEMPA
- Ano
- 2012
- Nível
- Superior
- Cargo
- Engenheiro

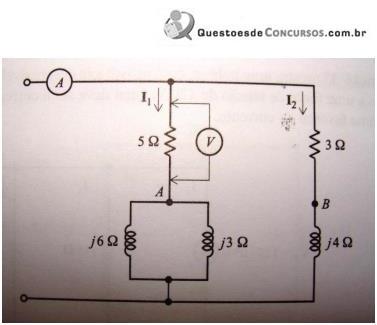

Observe o circuito abaixo. Nele, um voltímetro está conectado a um resistor de 5Ω que indica 45V. Qual é a indicação do amperímetro e qual é a tensão entre os pontos A e B respectivamente? (dados II =9∠0º I2= 9,7∠-31.3º )
- A15A – 22.5V.
- B18A – 25.2V.
- C20A – 22.2V.
- D15A – 22.2V.
- E15A – 25.2V.
