Questão de Eletricidade — Circuitos Elétricos em Eletricidade — FUNDEP (Gestão de Concursos) 2012
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qg876328
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- CEMIG - MG
- Ano
- 2012
- Nível
- Médio
- Cargo
- Técnico de Sistema Elétrico Campo I

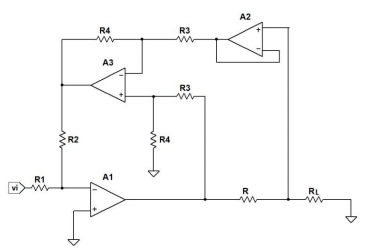

Analise o seguinte circuito considerando os amplificadores operacionais modelos ideais.
Em seguida, análise as afirmativas referentes aos amplificadores operacionais desse circuito assinalando com V as afirmativas verdadeiras e com F as falsas.( ) A2 forma um amplificador de ganho unitário.( ) A3 forma um somador junto com os resistores R3 e R4.( ) A1 fornece a corrente de saída.( ) A1 recebe realimentação negativa.Assinale a alternativa que apresenta a sequência de letras CORRETA.
Em seguida, análise as afirmativas referentes aos amplificadores operacionais desse circuito assinalando com V as afirmativas verdadeiras e com F as falsas.( ) A2 forma um amplificador de ganho unitário.( ) A3 forma um somador junto com os resistores R3 e R4.( ) A1 fornece a corrente de saída.( ) A1 recebe realimentação negativa.Assinale a alternativa que apresenta a sequência de letras CORRETA.- A(F) (V) (V) (F)
- B(F) (V) (F) (V)
- C(V) (F) (V) (V)
- D(V) (V) (F) (F)
