Questão de Física — Circuitos com Várias Malhas. Ponte de Wheatstone. Regras de Kirchhoff. — PICSIS 2017

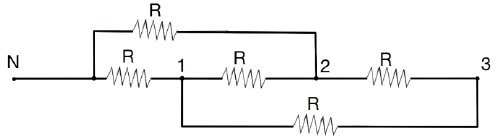

Um estudante, desafiado a projetar um chuveiro elétrico, utilizou cinco resistências elétricas ôhmicas idênticas, associando-as conforme o circuito:

O estudante incluiu uma chave seletora de três posições, que altera os pontos de aplicação da mesma tensão elétrica (U) entre os pontos N e 1, N e 2, e N e 3, para obter três temperaturas diferentes de água. Ao analisar o projeto do estudante, o professor concluiu corretamente que, para uma mesma vazão, as temperaturas da água T₁, T₂ e T₃, obtidas ao posicionar a chave nas posições 1, 2 e 3, respectivamente, seriam:
